Сильфонные компенсаторы для промышленных систем и систем отопления

Сильфонный компенсатор – это ключевой элемент трубопроводных систем, предназначенный для компенсации температурных расширений, механических нагрузок и вибраций. Современные металлические сильфонные компенсаторы изготавливаются из нескольких тонких слоев нержавеющей стали, формируемых в сильфон методом гидравлической опрессовки или раскатки.

Преимущества многослойного сильфонного компенсатора

✔ Устойчивость к высокому давлению и температуре
✔ Эффективное гашение вибраций и смещений
✔ Долговечность за счет использования коррозионно-стойких сплавов

Материалы для изготовления сильфонных компенсаторов

Качественный сильфон компенсатора производится из нержавеющей стали марок 08Х18Н10Т, 10Х17Н13М2Т. Эти сплавы обладают высокой коррозионной стойкостью и сохраняют механические свойства при экстремальных нагрузках. На заводе-изготовителе стальная лента для сильфона проходит строгий входной контроль, где проверяются химические и механические характеристики.

Как толщина материала влияет на срок службы компенсатора?

При выборе сильфонного компенсатора важно учитывать, что срок его эксплуатации зависит от толщины стенок. Чем тоньше сильфон, тем дольше он сохраняет гибкость и работоспособность в условиях циклических нагрузок.

Использование качественных сильфонных компенсаторов позволяет продлить срок службы трубопроводов, минимизировать риски повреждений и обеспечить их надежную работу в сложных эксплуатационных условиях.

Системы отопления современных многоэтажных зданий подвергаются температурным расширениям, вибрациям и оседанию фундамента. Для предотвращения повреждений трубопроводов используются гибкие элементы компенсации, среди которых особенно выделяются сильфонные компенсаторы. Они обеспечивают надежность, герметичность и долговечность инженерных систем.

Типы сильфонных компенсаторов

Среди элементов, обладающих компенсационными свойствами, выделяют:

• Лирообразные компенсаторы (П-образный изгиб трубы);
• Гибкие металлические рукава;
• Сильфонные компенсаторы.

Сильфонные компенсаторы считаются оптимальным решением для компенсации смещений и температурных расширений трубопроводов. Их гофры упруго деформируются, поглощая изменения длины трубопровода, вызванные температурными изменениями.

Конструкция сильфонного компенсатора

Основной элемент: многослойный сильфон

Ключевым элементом компенсатора является гофрированная оболочка – сильфон, изготовленный из металлической стали с гарантированными механическими и химическими свойствами. Современные компенсаторы создаются из нескольких тонких слоев нержавеющей стали, что позволяет:

• нейтрализовать воздействие высокого давления;
• компенсировать вибрации;
• минимизировать реакционные силы.

Материалы и долговечность

Толщина и количество слоев сильфона зависят от давления и типа смещений, которые необходимо компенсировать. Чем тоньше материал, тем выше гибкость и эффективность работы компенсатора. Однако при использовании низкокачественных сортов стали срок службы устройства может снизиться до 4–5 лет. Поэтому важно выбирать компенсаторы, выполненные из коррозионно-стойких сплавов. Например, компенсаторы HeatComp (Belman) из стали 10Х17Н13М2Т устойчивы к хлоридам и агрессивным примесям, что увеличивает их срок службы до 20–30 лет.

Монтаж сильфонных компенсаторов

Варианты крепления

При выборе компенсаторов важно учитывать удобство их монтажа. Основные варианты соединений:

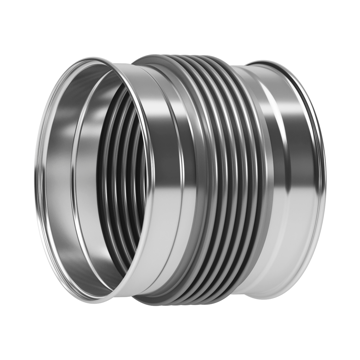

• Приварные патрубки – требуют качественной сварки;

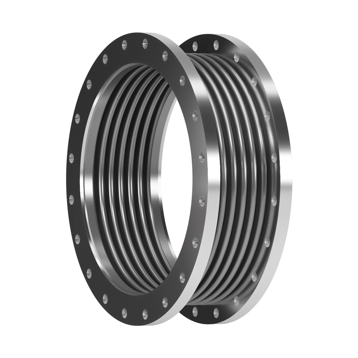

• Фланцевое соединение - самый распространенный тип соединений;

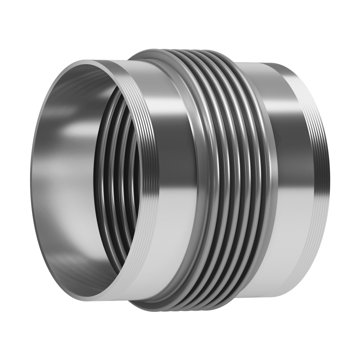

• Резьбовые соединения – обеспечивают разъемное крепление и быструю замену элементов.

Упрощенный монтаж

Для удобства монтажа некоторые производители поставляют компенсаторы в растянутом состоянии, что облегчает их установку.

Защита от деформаций

В процессе монтажа или эксплуатации возможны изгибающие или крутящие нагрузки, снижающие прочность компенсатора. Для предотвращения перекручивания установливают ограничитель на защитном кожухе.

Внешняя защита

Качественные компенсаторы оснащаются защитным кожухом, который:

• предохраняет сильфон от механических повреждений;
• защищает от попадания раскаленного металла при приварке;
• минимизирует воздействие агрессивной среды.

Дополнительно, внутренний защитный патрубок снижает вибрации и защищает сильфон от примесей в рабочей среде.

Сколько компенсаторов требуется для отопительной системы?

Использование современных сильфонных компенсаторов в системах отопления значительно повышает долговечность трубопроводов и снижает эксплуатационные затраты. Они обеспечивают надежную работу инженерных систем и предотвращают аварийные ситуации.

Для отопления 10-этажного здания при температуре теплоносителя 90°C достаточно одного компенсатора с осевым ходом – 35 мм. Для 20-этажного дома потребуется два компенсатора. Они подходят как для стальных, так и для металлопластиковых труб.

Что касается более сложных трубопроводных систем на промышленном производстве, с большими диаметрами, высокими температурами и агрессивными средами - то для каждой из таких систем разрабатывается специализированный инжиниринговый проект, учитывающий мельчайшие детали эксплуатации сильфонных компенсаторов. Специалисты компании «Кронштадт» обладают более чем 20-летним опытом в реализации таких проектов во всех отраслях промышленности.

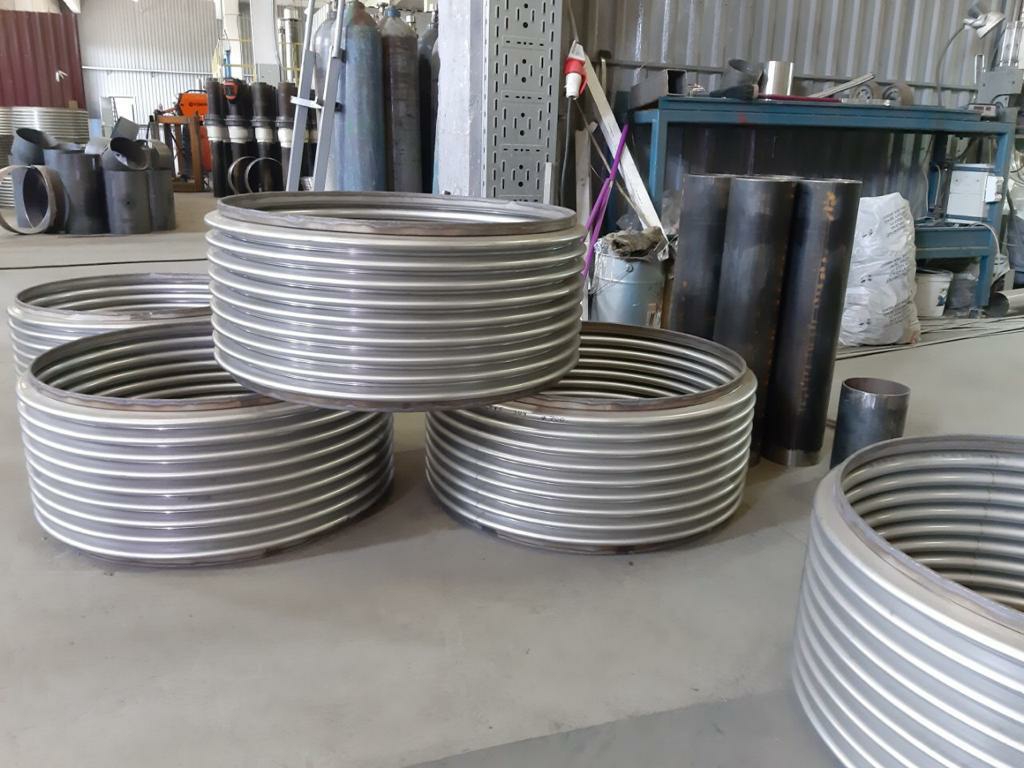

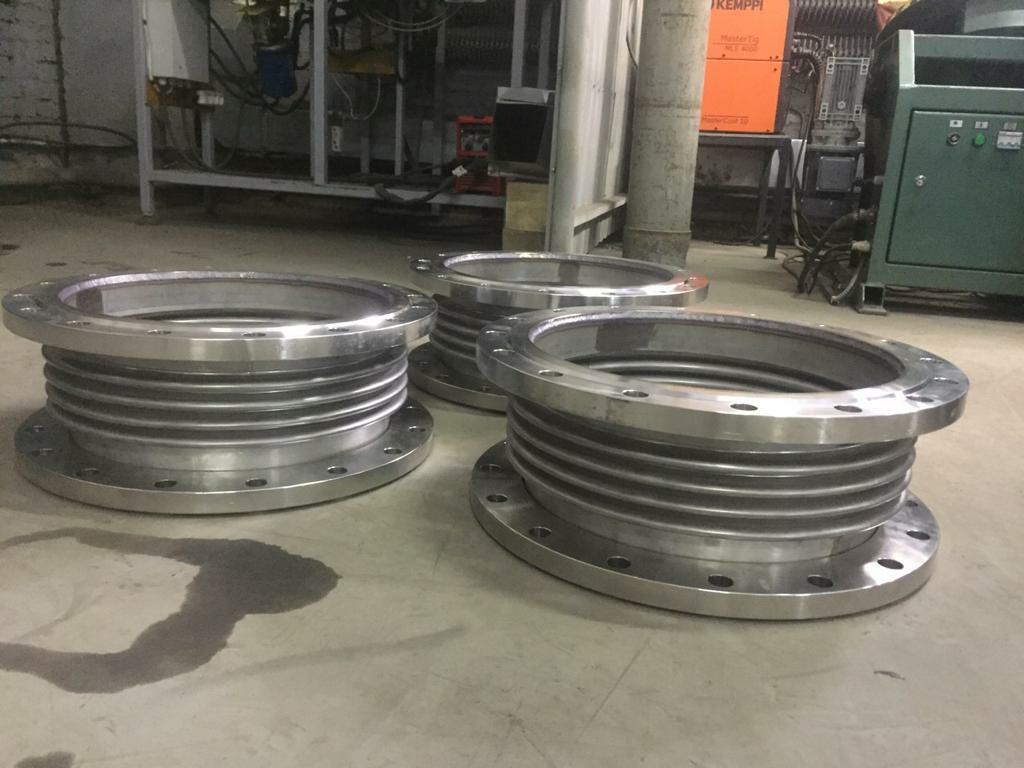

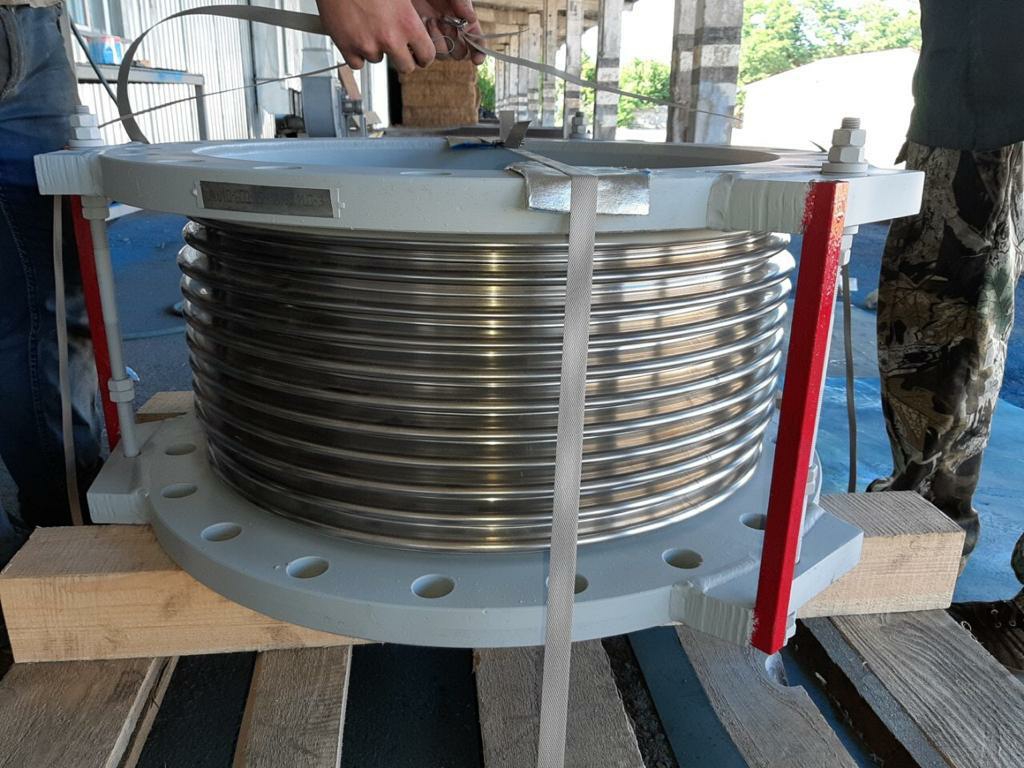

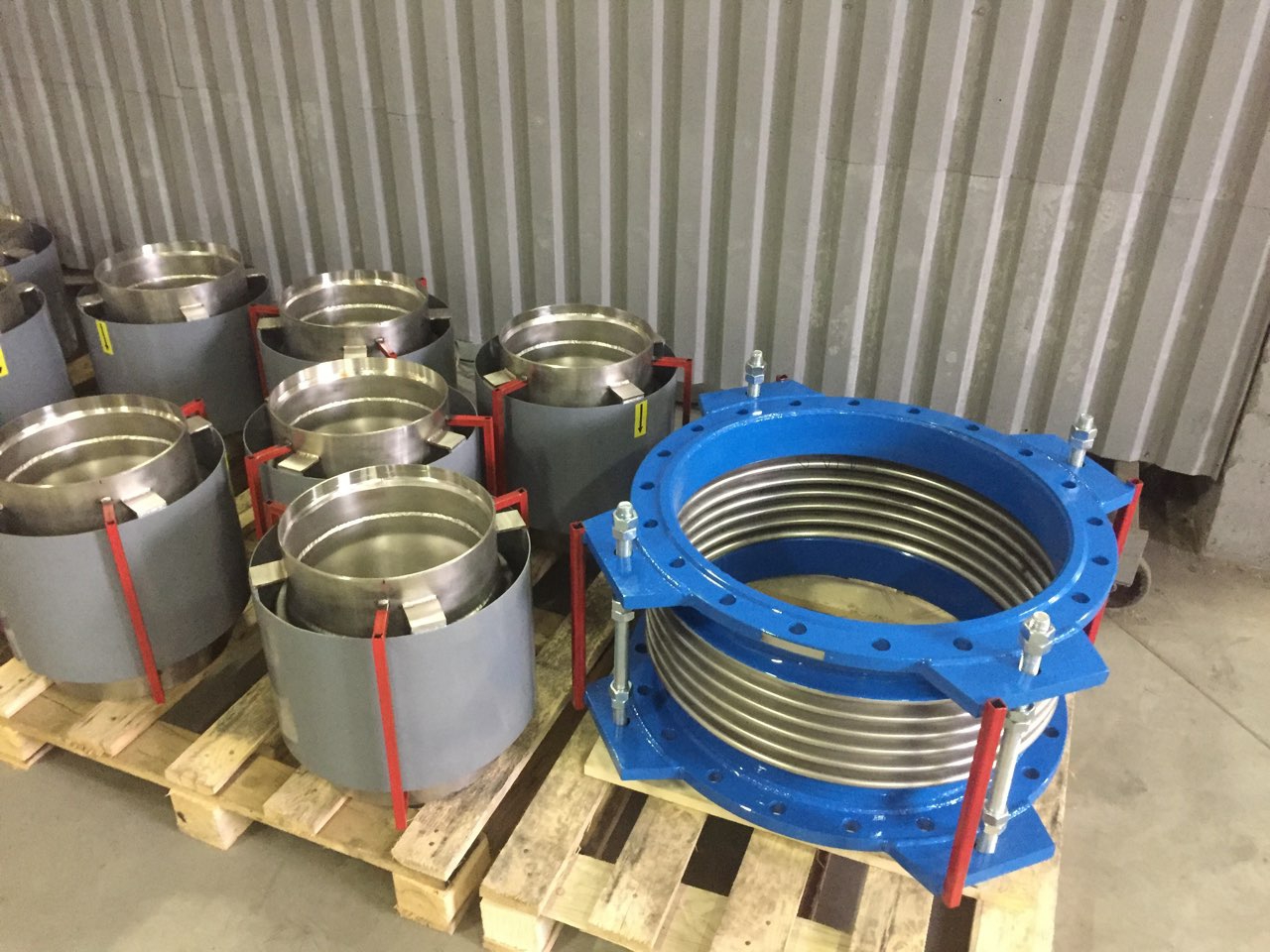

Фотогалерея
