Компенсатор универсальный DITEC D100A

Характеристики:

Диаметр, мм	40 - 1200
Длина, мм	150 - 400 или опция
Давление, бар	До 16
Температура, °C	До 200
Смещение	Осевое, боковое

Все модели

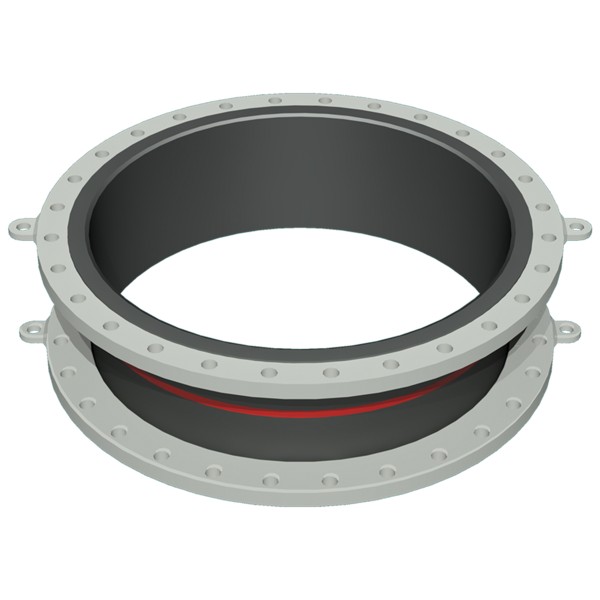

Универсальный компенсатор без волны DITEC D100A

Универсальный компенсатор DITEC D100A - обтекаемый цилиндрический резиновый сильфон с самоуплотняющимися резиновыми шинами и поворотными свободными фланцами. По запросу - с вулканизированными компрессионными опорными кольцами или вакуумными опорными кольцами.

Применение универсального сильфонного компенсатора D100A

Универсальный сильфонный компенсатор D100A применяется в следующих сферах:

производство комплектного промышленного оборудования;
добыча песка и гравия;
самоходные земснаряды;
пищевая промышленность;
в виде всасывающих/нагнетательных шлангов;
в нагнетательных трубопроводах, на насосах и резервуарах.

Технические характеристики универсальных компенсаторов DITEC D100A

Номинальные диаметры	От DN 40 до DN 1200, возможны промежуточные размеры
Монтажная длина	Стандартная - от 150 до 400 мм. Другие монтажные длины - по запросу
Давление	В зависимости от номинального диаметра и монтажной длины рабочее давление до 10 бар. Вакуумная плотность по запросу. Расчет согласно Директиве о напорном оборудовании PED 2014/68/EC
Компенсация перемещений	Для малых осевых и боковых перемещений

Фланцы универсального сильфонного фланцевого компенсатора D100A

Вид	Поворотные, круглые свободные фланцы, выполненные из одной части, со сквозными отверстиями и пазом для крепления резиновых шин
Стандарты для фланцев	DIN, ANSI, AWWA, BS, JIS, специальные размеры
Материалы	Углеродистая сталь: 1.0038 (S235JRG2), 1.0570 (S355J2G3) Высококачественная сталь: 1.4301 (X5CrNi18-10), 1.4571 (X6CrNiMoTi17-12-2) Алюминий: AlMg3 Другие материалы - по запросу
Антикоррозионная защита	Грунтовка, оцинкованная горячим способом, специальная окраска

Вспомогательные принадлежности к D100A (по выбору)

Защитные кожухи	Кожух с защитой от ультрафиолетового излучения Наземный защитный кожух Противопожарный защитный кожух Брызгозащитный кожух
Направляющие трубы	Цилиндрическая направляющая труба Коническая направляющая труба Телескопическая направляющая труба
