Компенсаторы универсальные DITEC U400A и U403A

Характеристики:

Диаметр, мм	300 - 4000
Длина, мм	100 - 500
Температура, °C	До 200
Смещение	Осевое (большое, боковое и угловое)

Все модели

Универсальные компенсаторы с сформированной вовнутрь волной U400A и U403A

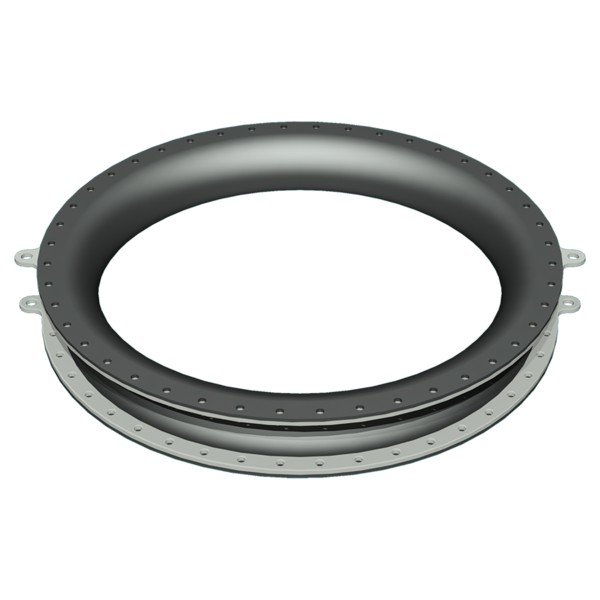

Универсальные компенсаторы U400A и U403A - резиновые сильфоны с сформированной вовнутрь по монтажной длине волной, фланцами из сплошной резины и свободными фланцами, выполненные из одной или нескольких частей. По запросу (при избыточном давлении) - с компрессионным опорным кольцом на впадине волны снаружи.

U400A - без компрессионного опорного кольца
U403A - с компрессионным опорным кольцом

Внимание! Волна уменьшает поперечное сечение трубопровода (запрашивать присоединительные размеры фланца).

Применение универсальных сильфонных компенсаторов U400A и U403A

Универсальные сильфонные компенсаторы U400A и U403A применяются в следующих сферах:

системы охлаждающей воды;
производство комплектного оборудования;
нефтехимия нефтеперегонное оборудование,
в вакуумных трубопроводах, кислотопроводах и на резервуарах

Технические характеристики универсальных компенсаторов DITEC U400A и U403A

Номинальные диаметры	От DN 300 до DN 4000, возможны промежуточные размеры
Монтажная длина	Стандартная - от 250 до 350 мм. Другие монтажные длины - по запросу
Давление	Применение в системах трубопроводов с постоянным вакуумом. Избыточное давление без компрессионного опорного кольца во впадине волны снаружи не допускается. Расчет согласно Директиве о напорном оборудовании PED 2014/68/EC
Компенсация перемещений	Для осевых, боковых и угловых перемещений

Фланцы универсального сильфонного фланцевого компенсаторов U400A и U403A

Вид	Круглые свободные фланцы, выполненные из одной или нескольких частей, со сквозными отверстиями
Стандарты для фланцев	DIN, ANSI, AWWA, BS, JIS, специальные размеры
Материалы	Углеродистая сталь: 1.0038 (S235JRG2), 1.0570 (S355J2G3) Высококачественная сталь: 1.4301 (X5CrNi18-10), 1.4571 (X6CrNiMoTi17-12-2) Алюминий: AlMg3 Другие материалы - по запросу
Антикоррозионная защита	Грунтовка, оцинкованная горячим способом, специальная окраска

Вспомогательные принадлежности к U400A и U403A (по выбору)

Защитные кожухи	Кожух с защитой от ультрафиолетового излучения Наземный защитный кожух Противопожарный защитный кожух Брызгозащитный кожух
Направляющие трубы	Цилиндрическая направляющая труба Коническая направляющая труба Телескопическая направляющая труба
