Односильфонные компенсаторы без стяжных шпилек

Односильфонные компенсаторы без стяжных шпилек серий MWA, MFA, MFG, MTI, MTE и MQP выполнены из одного сильфонного элемента с концевыми соединениями.

Независимо от аксессуаров, таких как вкладыши и крышки, эти модели сильфонных компенсаторов поглощают все типы перемещений на любой длине трубопровода, но в основном используются для поглощения осевых перемещений.

Они не ограничивают силу давления и нагрузки, поэтому при их использовании должны быть предусмотрены соответствующие анкеры и направляющие, и их можно использовать только в системах трубопроводов, которые включают правильно спроектированные элементы для выравнивания труб.

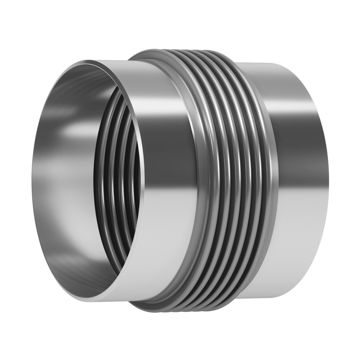

Серия MWA - сильфонные компенсаторы под приварку

Этот тип осевого компенсатора состоит из одного сильфона, снабженного сварочными концами.

Серия MFA - сильфонные компенсаторы фланцевые (фиксированные)

Металлические компенсаторы этой серии состоят из одного сильфона, оснащенного неподвижными фланцами.

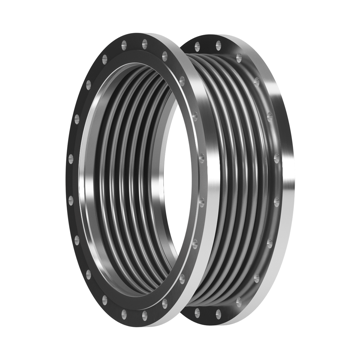

Серия MFG - сильфонные компенсаторы фланцевые (свободные)

Компенсаторы этого типа состоят из одного сильфона, оснащенного плавающими фланцами.

Серия MTE - сильфонные компенсаторы с соединительной резьбой (наружная)

Этот тип компенсатора состоит из одного сильфона, оснащенного внешней резьбой BSP или NPT.

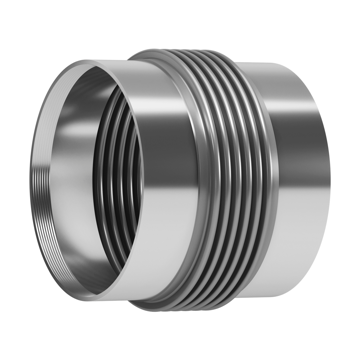

Серия MTI - сильфонные компенсаторы с соединительной резьбой (внутренняя)

Осевые компенсаторы этой серии состоят из одного сильфона, оснащенного внутренней резьбой BSP или NPT.

Серия MQP - сильфонные компенсаторы с цельнотянутыми патрубками

Металлические компенсаторы серии MQP предназначены для систем кондиционирования воздуха, отопления и вентиляции.

Применение компенсаторов для разных типов перемещений

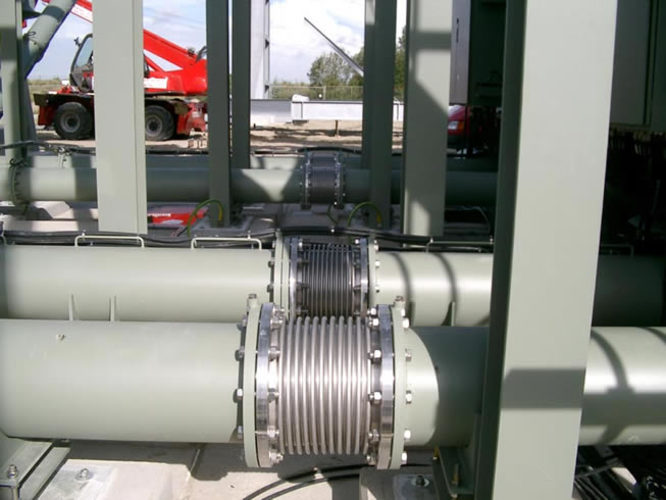

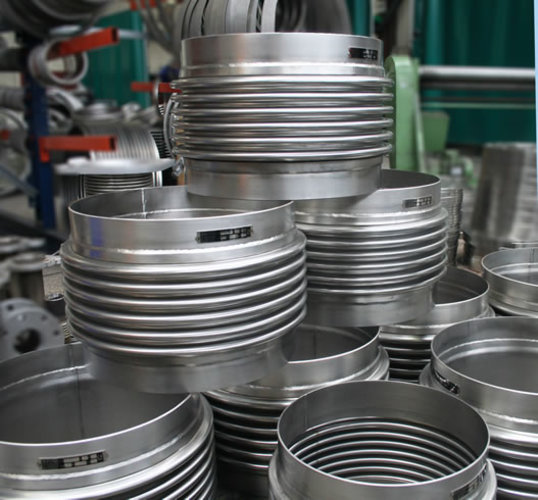

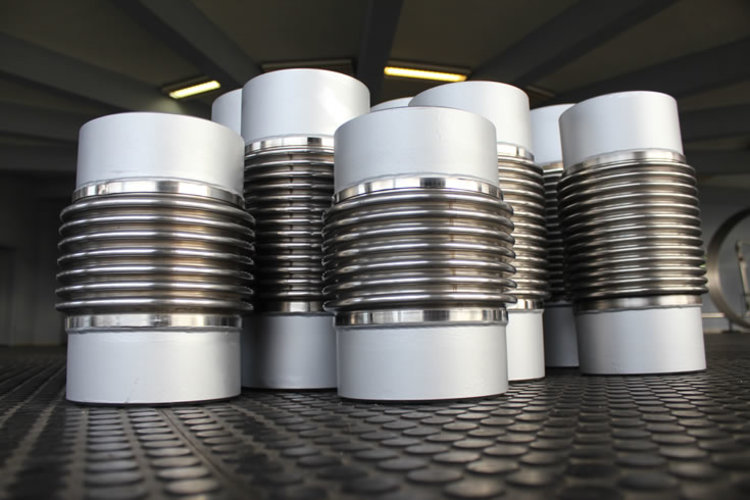

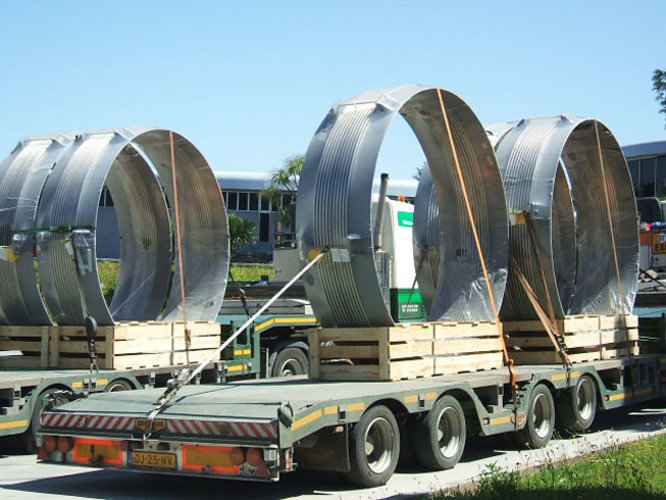

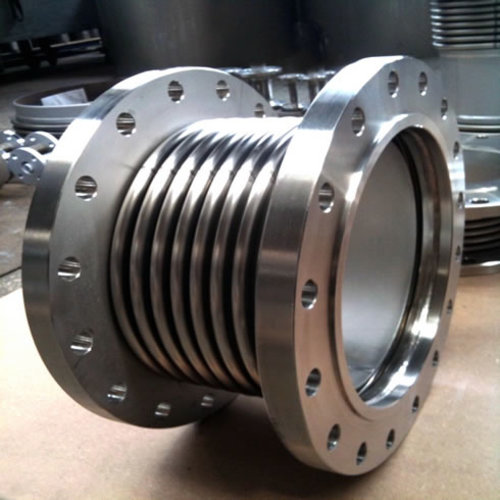

Фотогалерея
