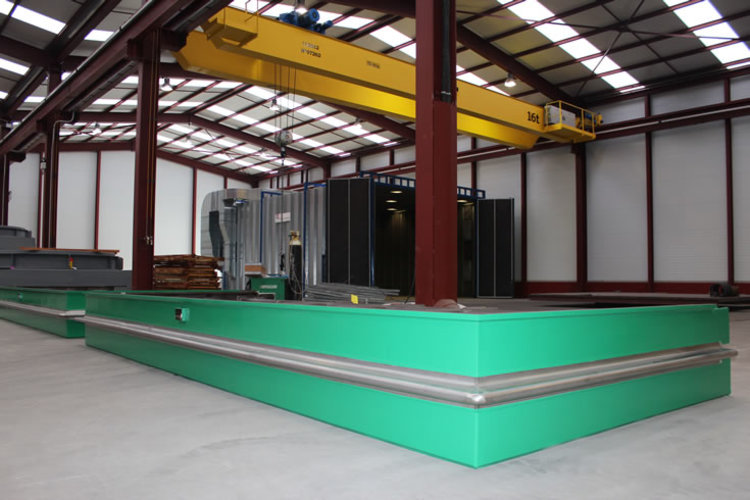

Прямоугольные компенсаторы

Характеристики:

Осевые перемещения	Да
Боковые одноплоскостные	Условно
Боковые многоплоскостные	Условно
Угловые одноплоскостные	Условно
Угловые многоплоскостные	Условно

Все модели

Прямоугольные компенсаторы серий MRU, MRW и MRV, независимо от аксессуаров, таких как вкладыши и крышки, поглощают все движения на любой длине трубопровода, но в основном используются для поглощения осевых перемещений.

Они не ограничивают давление, поэтому в конструкциях трубопроводов должны быть предусмотрены соответствующие анкеры и направляющие.

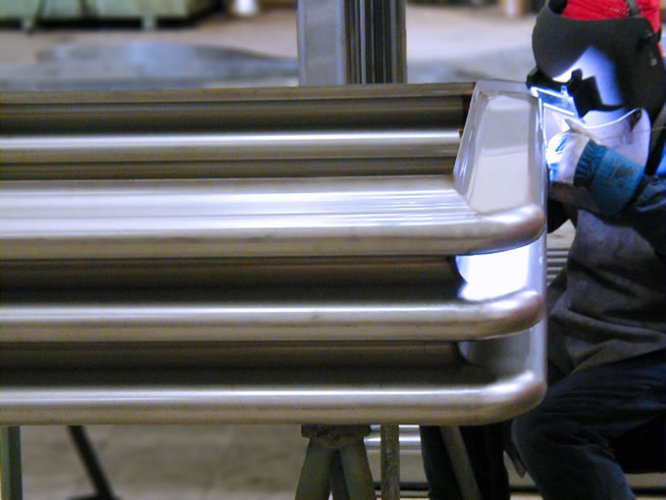

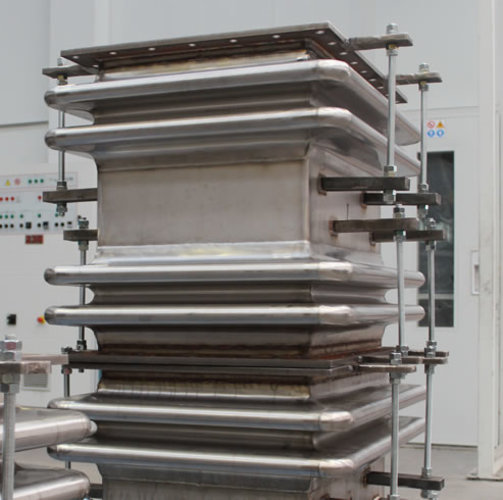

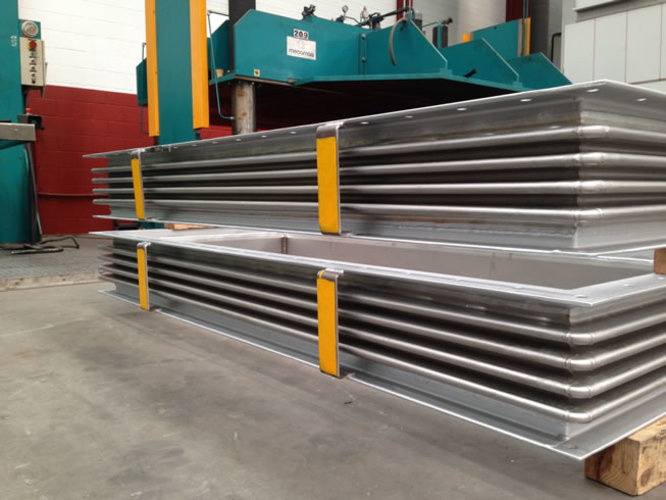

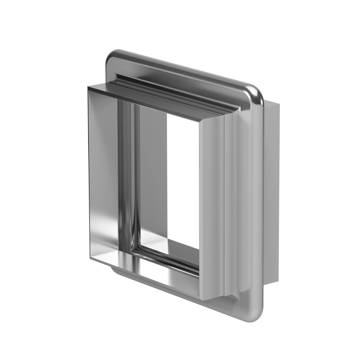

Серия MRU- прямоугольный компенсатор с U- образной линзой и скругленными углами

Прямоугольный компенсатор MRU с U-образными изгибами и скругленным углом. Одна или несколько извилин для низкого и среднего давления и полного вакуума. Соединительные элементы доступны либо с фланцами, либо со сварными концами.

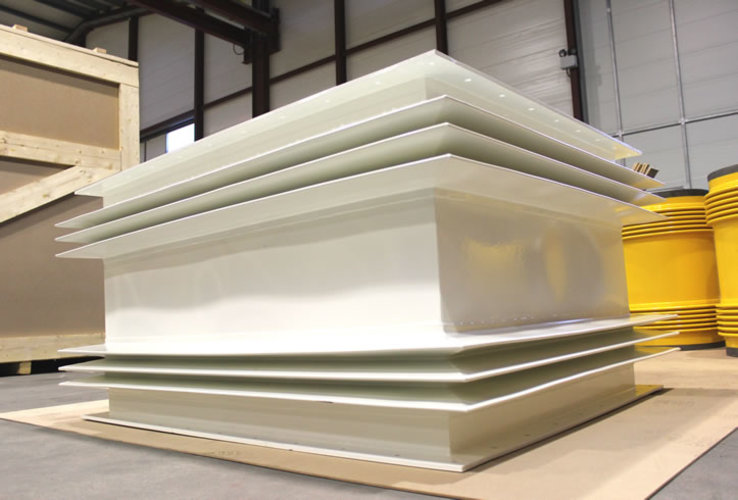

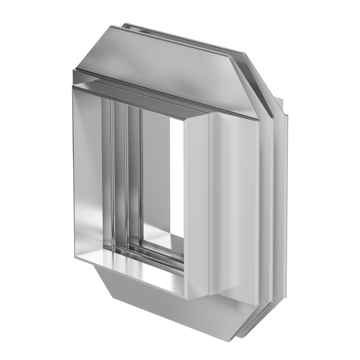

Серия MRW - прямоугольный компенсатор с V- образной линзой и соединением угловой части в камеру

Прямоугольный компенсатор MRW с V-образными изгибами и прямым углом камеры. Эта модель характеризуется формой своего углового типа камеры и V-образной сверткой. Он очень гибкий и используется в системах низкого давления и вакуума. Соединительные элементы доступны либо с фланцами, либо со сварными концами.

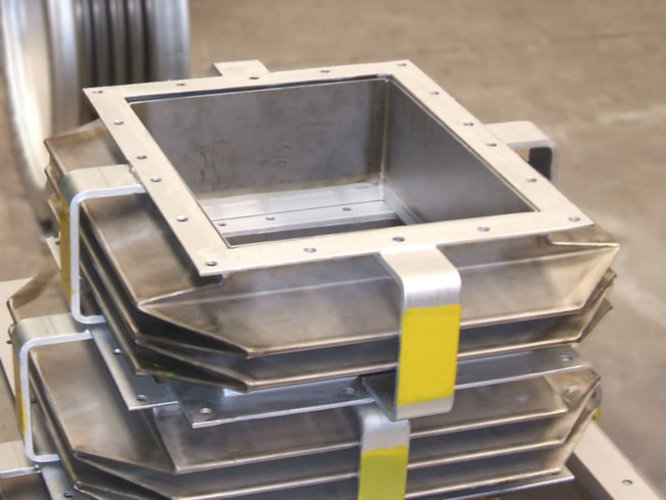

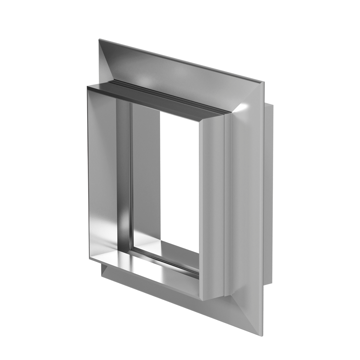

Серия МРВ - прямоугольный компенсатор с V- образной линзой и соединением угол в угол

Прямоугольный компенсатор МРВ с V-образными извилинами и торцевым углом. Эта модель характеризуется формой угла типа митры и V-образной сверткой. Угол может быть как одинарным, так и двойным. Соединительные элементы доступны либо с фланцами, либо со сварными концами.

Применение компенсаторов для разных типов перемещений

Тип перемещений	Возможность использования
Осевые	Да
Боковые одноплоскостные	Боковые перемещения могут быть поглощены с помощью конструкции с двумя сильфонами
Боковые многоплоскостные	Боковые перемещения могут быть поглощены с помощью конструкции с двумя сильфонами
Угловые одноплоскостные	Небольшое угловое движение может быть поглощено при определенной конструкции
Угловые многоплоскостные	Небольшое угловое движение может быть поглощено при определенной конструкции
