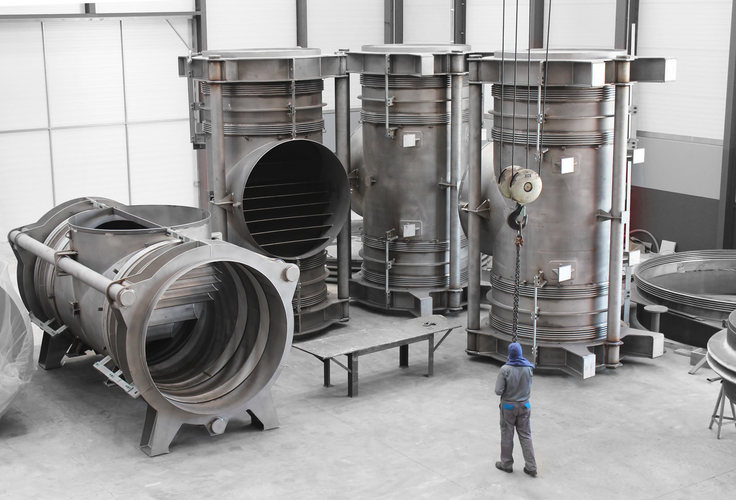

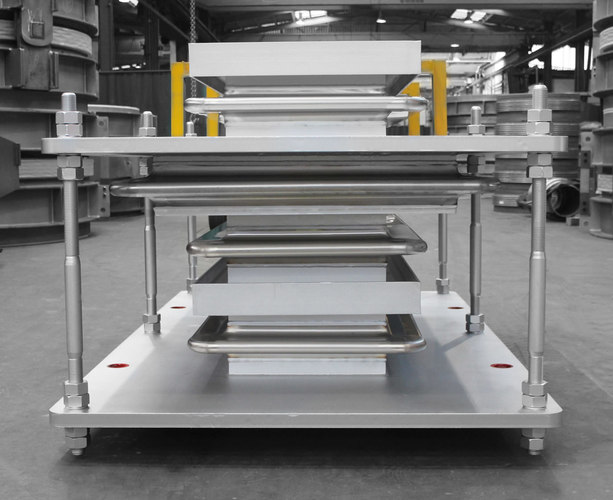

Разгруженные компенсаторы

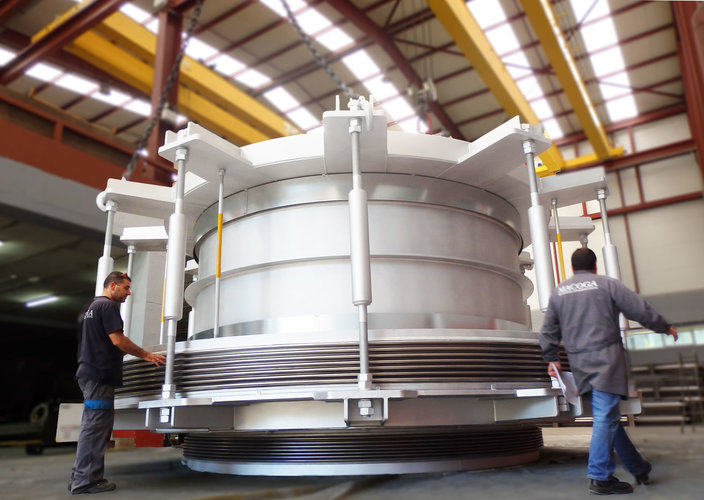

Разгруженные компенсаторы серий MPBE и MPBI обеспечивают осевое и боковое перемещение и противодействуют давлению сильфона. Дополнительный сильфон встроен в устройство и подвергается давлению в магистрали для создания силы, равной по величине и противоположной по направлению силе, действующей на основной сильфон. Соединение этих сильфонов нейтрализует нагрузку на устройство.

Разгруженные компенсаторы используются в ситуациях, аналогичных ситуациям для осевого и/или бокового расширения, хотя этот конкретный тип компенсаторов обеспечивает дополнительное преимущество, заключающееся в том, что усилие, вызванная внутренним давлением, не передается трубам или смежному оборудованию. Эта характеристика особенно важна, когда речь заходит о соединении труб с турбинами или другим сложным оборудованием, которое не способно выдерживать дополнительные нагрузки.

Единственные нагрузки на оборудование — это сумма усилий, необходимых для перемещения сильфона линии и балансировки сильфона компенсатора.

Этот тип соединения может быть установлен между промежуточными неподвижными точками, поэтому не требует основного крепления трубы или смежного оборудования.

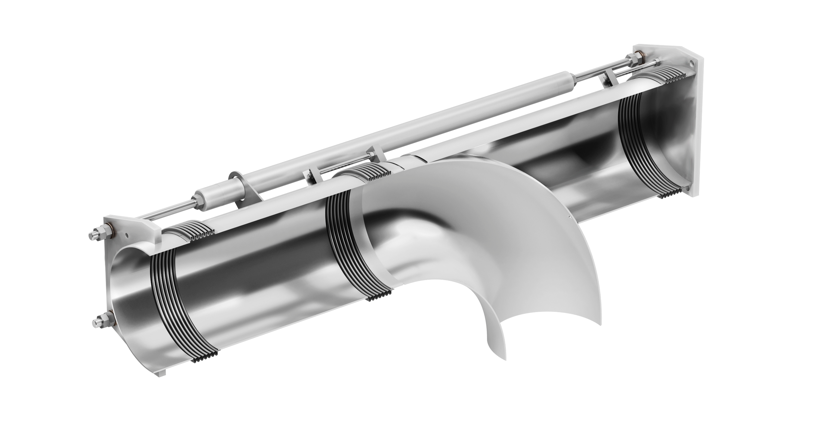

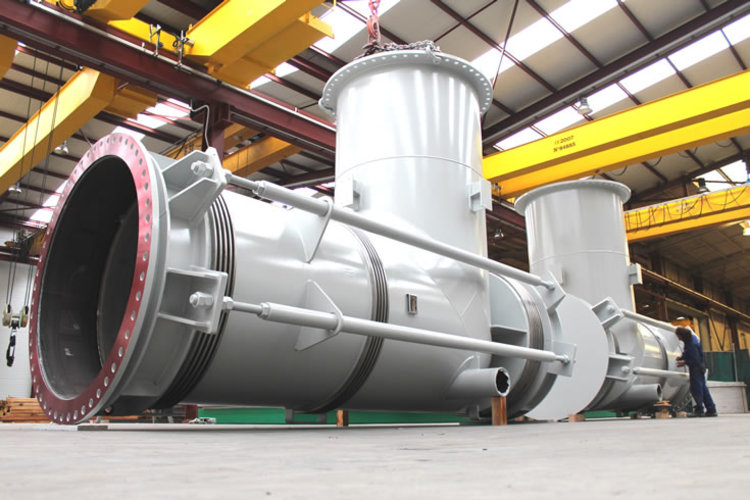

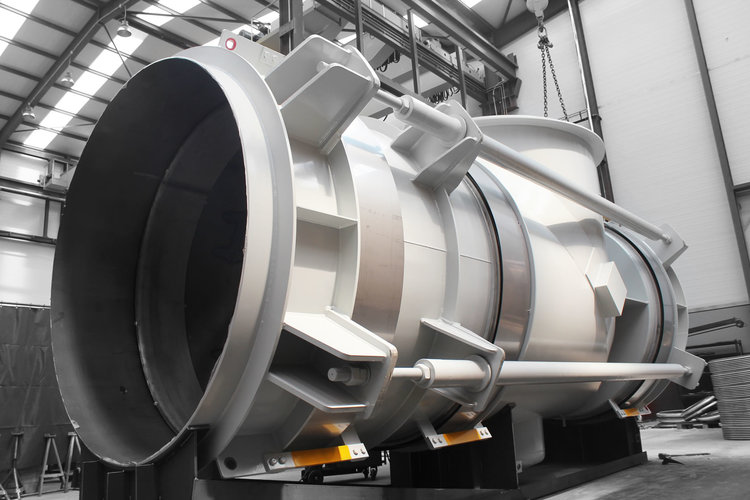

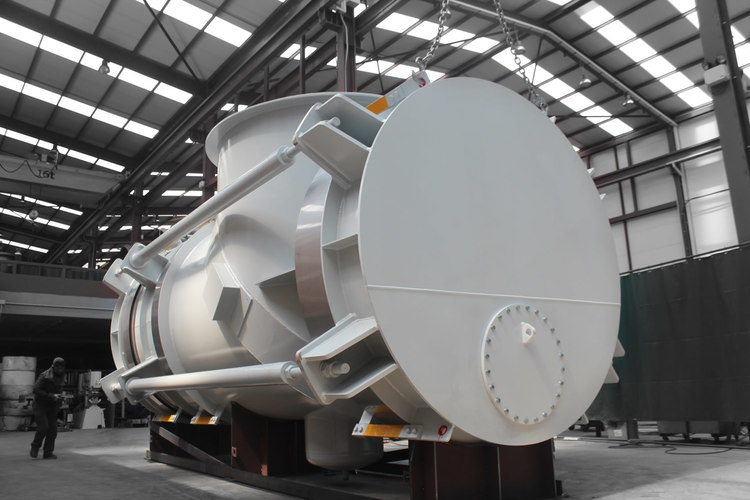

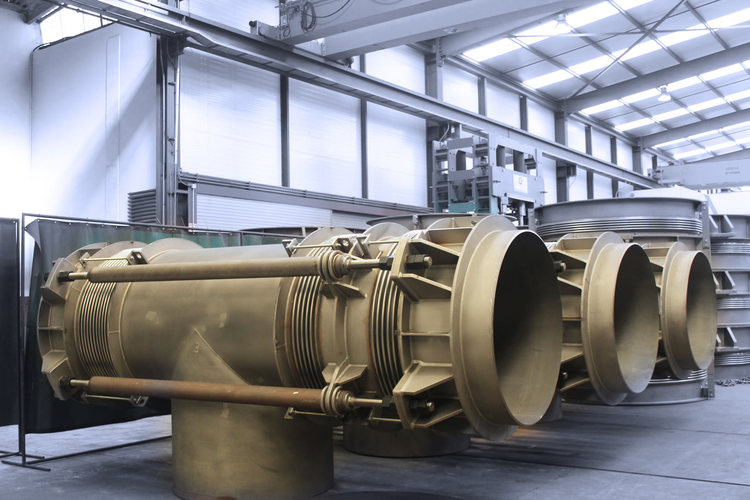

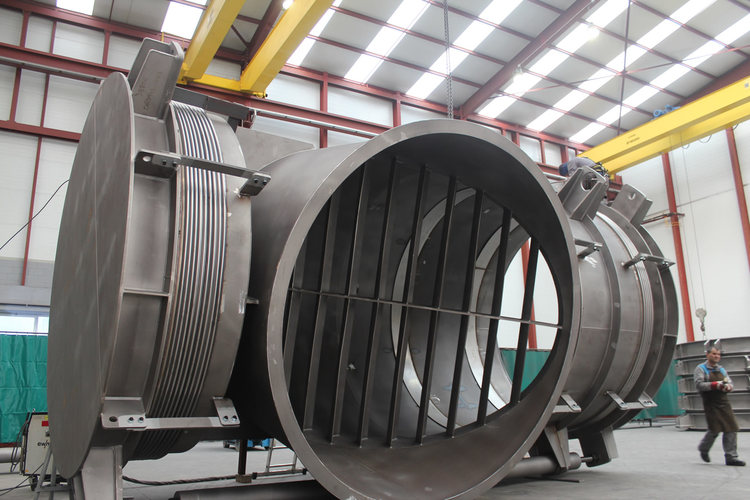

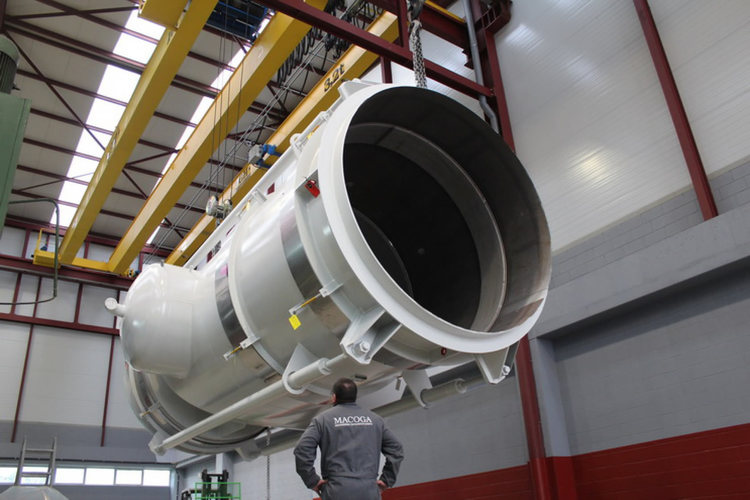

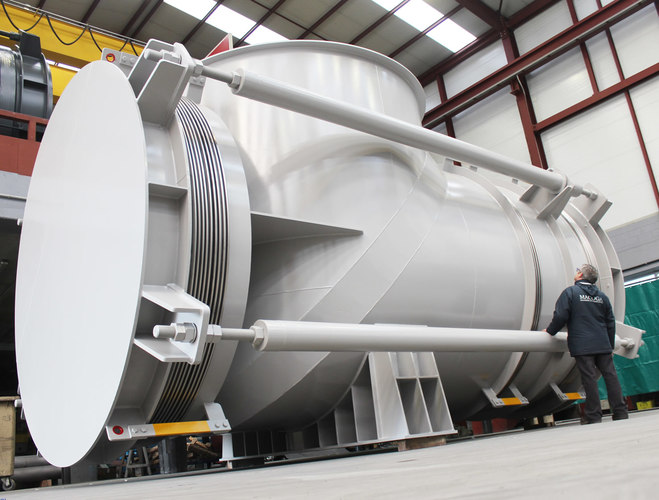

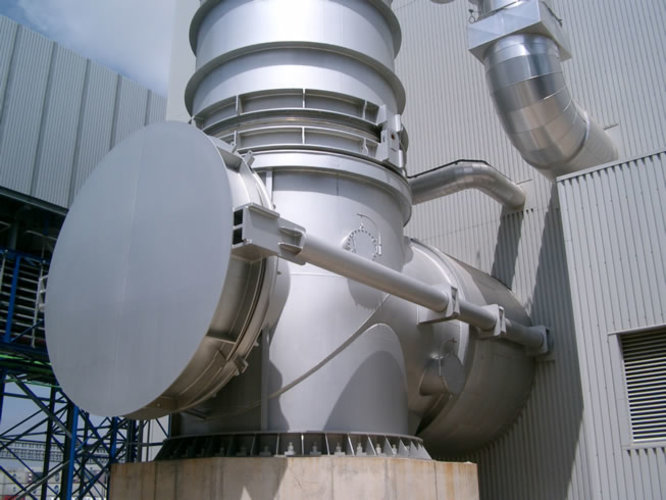

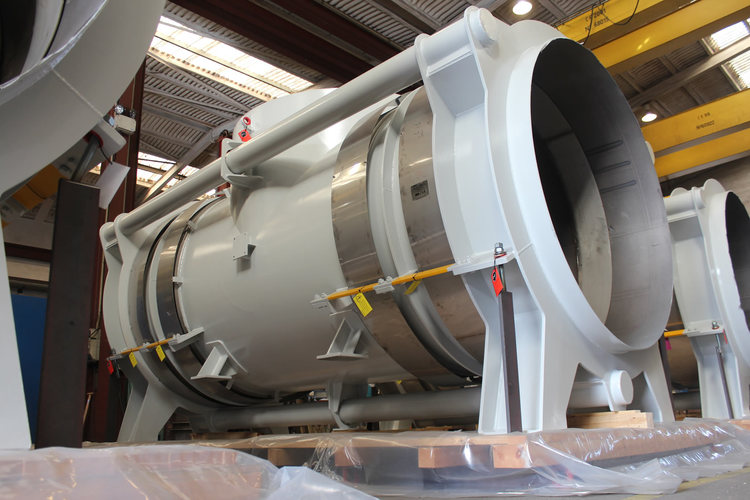

Серия MBPE - разгруженный сильфонный компенсатор сдвиговый/угловой/осевой

Сбалансированные в колене компенсаторы серии MBPE предназначены для поглощения боковых, угловых и осевых перемещений и устранения нагрузки, вызванной внутренним давлением.

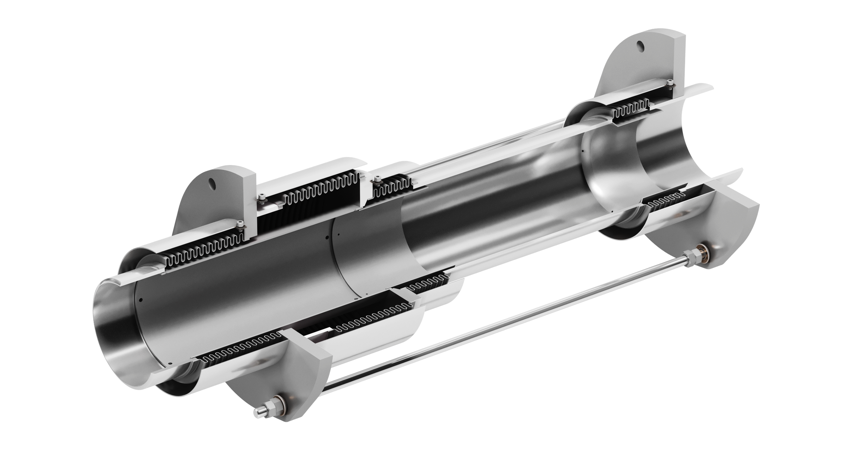

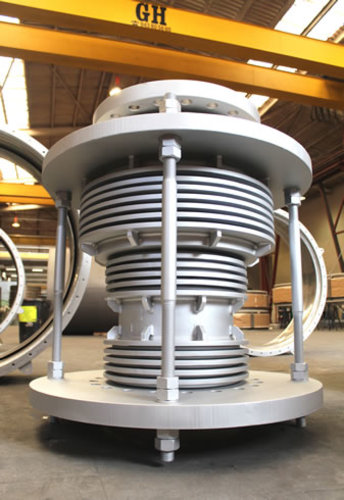

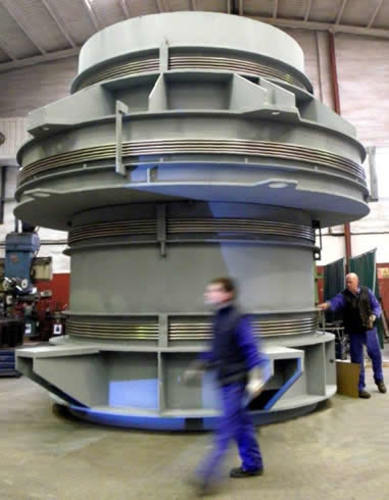

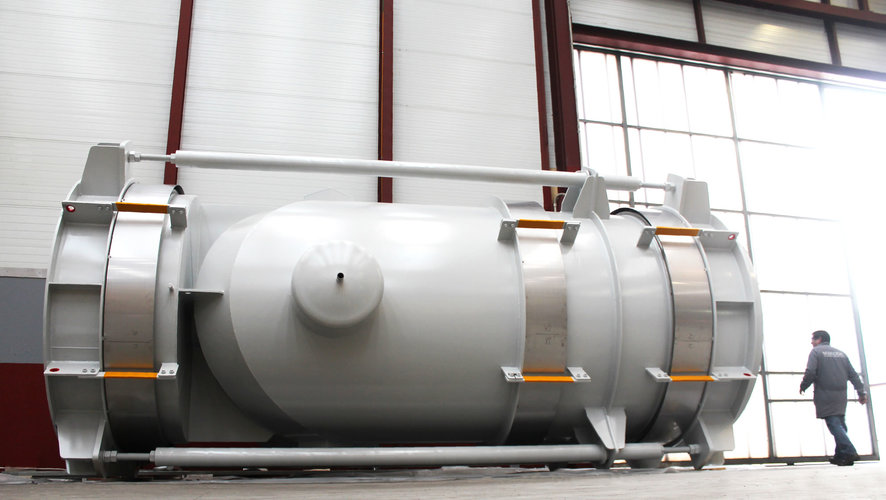

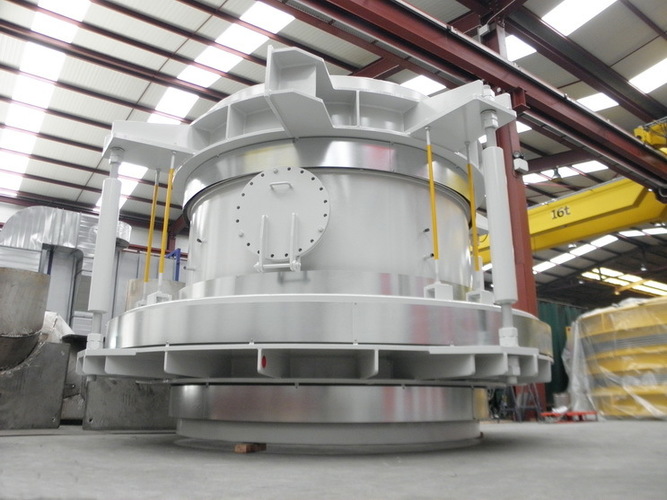

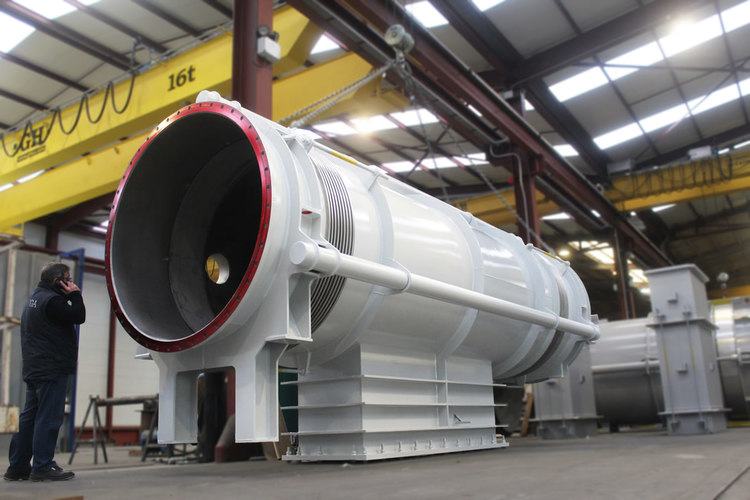

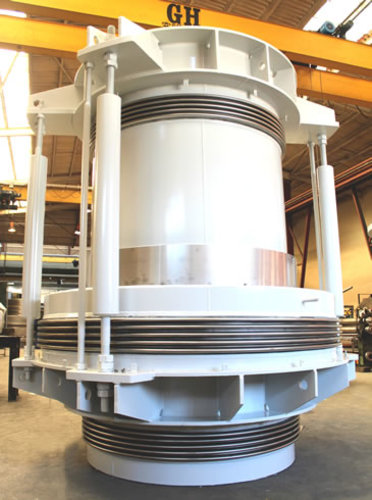

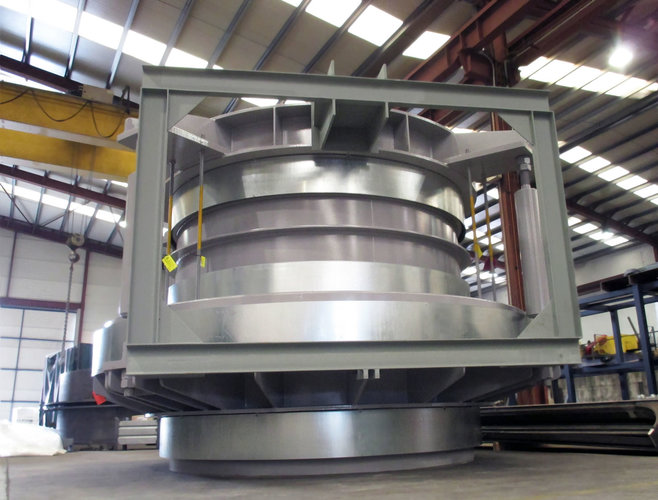

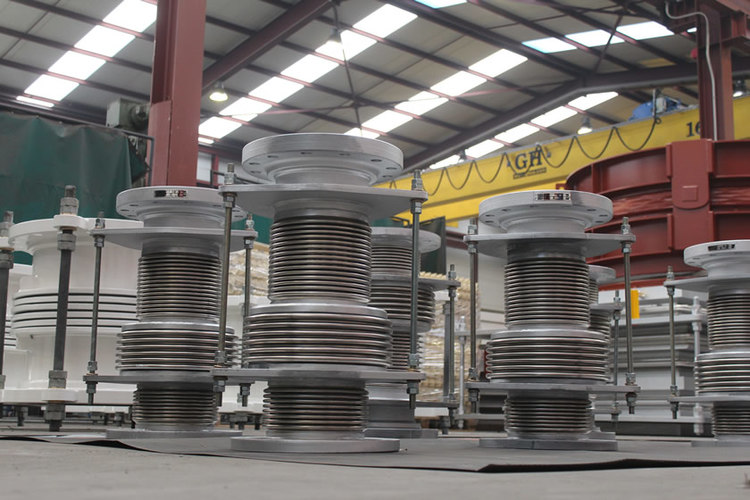

Серия MPBI - разгруженный сильфонный компенсатор сдвиговый/угловой/осевой для прямолинейных участков трубопровода

Компенсаторы со встроенной балансировкой давления серии MPBI поглощают угловые, осевые и/или боковые движения, одновременно уравновешивая давление. Этот тип компенсатора используется на прямолинейных участках.
