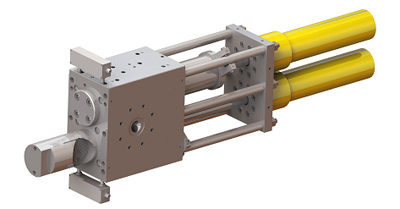

Устройства смены фильтра для экструдера CSC-DV

Устройство смены фильтра Maag Pump Systems с интегрированным перепускным клапаном основано на проверенной конструкции с двумя поршнями, которая функционирует без дополнительных уплотнений, один из поршней применяется для запуска. Эта конструкция идеально подходит для процессов, в которых расплав на старте (например, в двойных экструдерах) или материал должен нагнетаться.

На стороне входа реологически оптимизированные каналы потоков разделяют поток расплава поровну в полости фильтра. При запуске производственной линии один из поршней перекрывает поток внутри корпуса фильтра, а другой остается в положении запуска. Таким образом, расплав направляется из устройства через отверстие в корпусе, пока расплавленная пластмасса не достигнет нужного качества. Затем два поршня сдвигаются в рабочее положение, и расплав фильтруется.

Для замены фильтров каждый поршень последовательно выдвигается из корпуса с помощью гидравлического цилиндра. После замены фильтров поршень возвращается в рабочее положение. Простой и эффективный процесс вентиляции предотвращает попадание воздуха в поток расплава. Во время процедуры быстрой замены фильтра расплав продолжает течь через другой поршень, обеспечивая непрерывную работу системы.

Преимущества устройства смены фильтра для экструдера CSC-DV

• Экономичная функция запуска
• Простая эксплуатация и несложная замена фильтров
• Высокая эксплуатационная надежность
• Короткое время взаимодействия материалов
• Режим эксплуатации без протечек
• Низкое потребление давления
• Геометрия каналов без мертвого пространства

Области применения

• Плоская пленка
• Пенопленка
• Пленка, полученная экструзией с раздувкой
• Пластины (листы)
• Трубы
• Профили
• Формовка выдуванием
• Волокно
• Грануляция
• Переработка
• Смешивание

Ограничения по эксплуатации

• Температура: до 350° C
• Рабочее давление: 500 бар
• Разность давления: до 100 бар

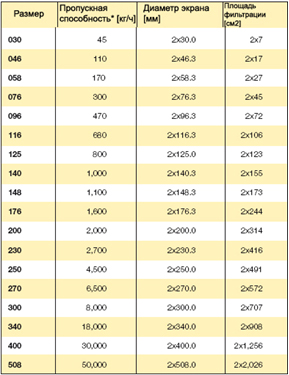

Технические характеристики

Дополнительное оборудование

• Адаптеры соединений
• Опоры
• Система управления
• Распределительные решетки
• Защитные устройства
• Экран высокого давления (макс. дифференциальное давление 300 бар)

Опции

• Масляное, паровое или жидкостное охлаждение
• Версии для давления до 1000 бар
• Версия для температуры до 450° C
• Хромированные, никелированные или специальные покрытия каналов
• Конструкция из нержавеющей стали
• Распределительная решетка высокого давления (до 300 бар)

Дополнительные конструкции

• Обратная промывка
• Свечевой фильтр
• Двойные полости
• Сторона входа / выхода

Поршни в положении запуска (перепуска), расплав перенаправляется.

*Значения могут различаться в зависимости от вязкости, размера фильтра и степени загрязнения
